Regenüberlaufkanal Landhausstraße

Objekt- und Tragwerksplanung für den Neubau einer Regenwasserbehandlungsanlage

Um den aktuellen Rahmenbedingungen des Wasserhaushaltsgesetzes zu entsprechen, müssen im Stuttgarter Stadtteil Gaisburg drei Regenüberläufe durch eine Regenwasserbehandlungsanlage ersetzt werden.

ZPP INGENIEURE wurde von der Stadtentwässerung Stuttgart mit der Planung eines Mischwasser-Stauraumkanals mit Überlaufbauwerk beauftragt.

Innerstädtisch sind über 2000 m³ Speichervolumen zu schaffen und eine Vielzahl von Herausforderungen im Verlauf der Planung zu bewältigen. Neben der Unterfahrung von Straßenbahngleisen müssen auch Lösungen für Baugruben im Nahbereich von Gleis- und Oberleitungsanlagen sowie für die Organisation des Bauablaufs unter sehr beengten Platzverhältnissen gefunden werden. Weitere Herausforderungen stellen die Querung einer 110 kV-Stromleitung dar sowie die Tatsache, dass sich der Planungsbereich teilweise im Stuttgarter Heilquellenschutzgebiet befindet. Natur- und artenschutzrechtliche Belange insbesondere für das im Planungsgebiet liegende gesetzlich geschützte Biotop und das angrenzende Landschaftsschutzgebiet wurden bei der Planung ebenso berücksichtigt wie die Interessen der Anlieger.

Die Planung sieht mehrere Bereiche vor, welche teilweise als Rohrvortrieb, im Stollenbau sowie in offener Bauweise hergestellt werden. Gegenstand sind dabei unter anderem:

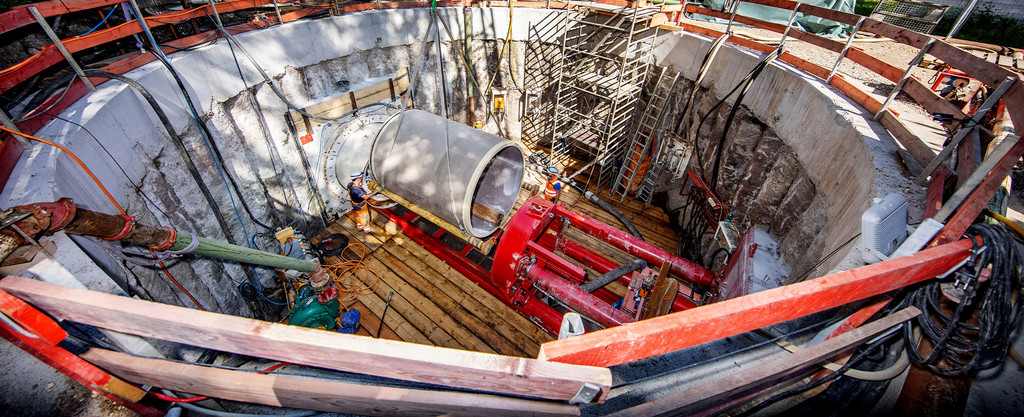

_mehr als 300 m Rohrvortrieb DA2500 mit einer min. Überdeckung von 2,9m, aufgeteilt auf zwei Vortriebsstrecken
_Boden besteht aus quartären Kiesen bzw. Auffüllungen
_Vortrieb im Grundwasser
_offener Schild mit Teilschnittverfahren
_Freispiegelkanal für Abwasser
_Vortrieb in Gründungs- bzw. Bauwerksnähe (ca. 5,0 m)
_Fertigteil-Rahmenprofile (3,00 m x 2,50 m) auf einer Strecke von ca. 40 m
_Speicherbauwerk mit einem Speichervolumen von circa. 1000 m³
_ca. 40 m Kanalneubau im Stollen, größtenteils mit GFK-Sonderprofilen
_multifunktionales Trenn- und Drosselbauwerk, Grundfläche ca. 150 m²
_zwei Absturzbauwerke mit Bauwerkshöhen von bis zu 13 m mit zugehörigen Baugruben
