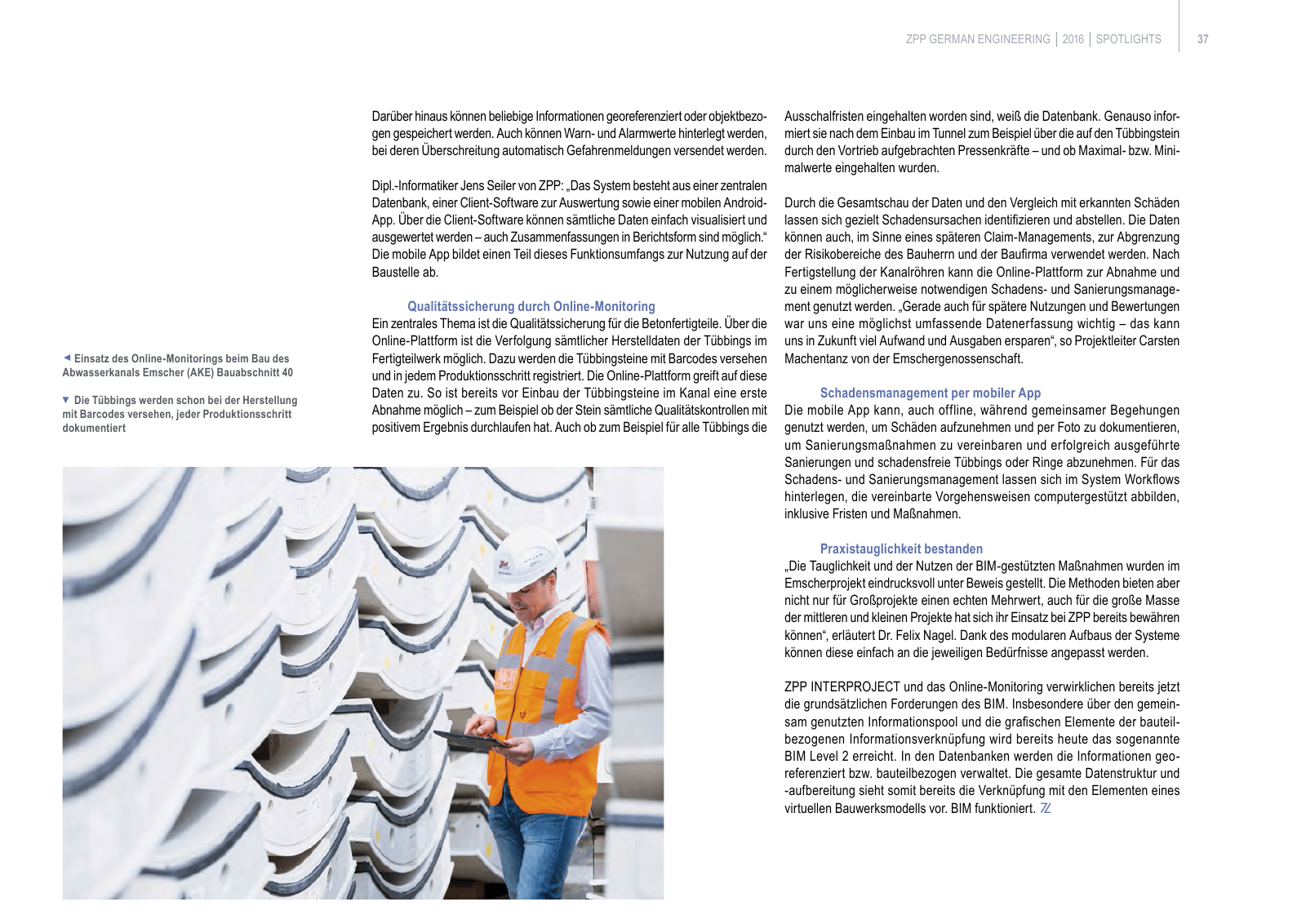

Darüber hinaus können beliebige Informationen georeferenziert oder objektbezo gen gespeichert werden Auch können Warn und Alarmwerte hinterlegt werden bei deren Überschreitung automatisch Gefahrenmeldungen versendet werden Dipl Informatiker Jens Seiler von ZPP Das System besteht aus einer zentralen Datenbank einer Client Software zur Auswertung sowie einer mobilen Android App Über die Client Software können sämtliche Daten einfach visualisiert und ausgewertet werden auch Zusammenfassungen in Berichtsform sind möglich Die mobile App bildet einen Teil dieses Funktionsumfangs zur Nutzung auf der Baustelle ab Qualitätssicherung durch Online Monitoring Ein zentrales Thema ist die Qualitätssicherung für die Betonfertigteile Über die Online Plattform ist die Verfolgung sämtlicher Herstelldaten der Tübbings im Fertigteilwerk möglich Dazu werden die Tübbingsteine mit Barcodes versehen und in jedem Produktionsschritt registriert Die Online Plattform greift auf diese Daten zu So ist bereits vor Einbau der Tübbingsteine im Kanal eine erste Abnahme möglich zum Beispiel ob der Stein sämtliche Qualitätskontrollen mit positivem Ergebnis durchlaufen hat Auch ob zum Beispiel für alle Tübbings die Ausschalfristen eingehalten worden sind weiß die Datenbank Genauso infor miert sie nach dem Einbau im Tunnel zum Beispiel über die auf den Tübbingstein durch den Vortrieb aufgebrachten Pressenkräfte und ob Maximal bzw Mini malwerte eingehalten wurden Durch die Gesamtschau der Daten und den Vergleich mit erkannten Schäden lassen sich gezielt Schadensursachen identifizieren und abstellen Die Daten können auch im Sinne eines späteren Claim Managements zur Abgrenzung der Risikobereiche des Bauherrn und der Baufirma verwendet werden Nach Fertigstellung der Kanalröhren kann die Online Plattform zur Abnahme und zu einem möglicherweise notwendigen Schadens und Sanierungsmanage ment genutzt werden Gerade auch für spätere Nutzungen und Bewertungen war uns eine möglichst umfassende Datenerfassung wichtig das kann uns in Zukunft viel Aufwand und Ausgaben ersparen so Projektleiter Carsten Machentanz von der Emschergenossenschaft Schadensmanagement per mobiler App Die mobile App kann auch offline während gemeinsamer Begehungen genutzt werden um Schäden aufzunehmen und per Foto zu dokumentieren um Sanierungsmaßnahmen zu vereinbaren und erfolgreich ausgeführte Sanierungen und schadensfreie Tübbings oder Ringe abzunehmen Für das Schadens und Sanierungsmanagement lassen sich im System Workflows hinterlegen die vereinbarte Vorgehensweisen computergestützt abbilden inklusive Fristen und Maßnahmen Praxistauglichkeit bestanden Die Tauglichkeit und der Nutzen der BIM gestützten Maßnahmen wurden im Emscherprojekt eindrucksvoll unter Beweis gestellt Die Methoden bieten aber nicht nur für Großprojekte einen echten Mehrwert auch für die große Masse der mittleren und kleinen Projekte hat sich ihr Einsatz bei ZPP bereits bewähren können erläutert Dr Felix Nagel Dank des modularen Aufbaus der Systeme können diese einfach an die jeweiligen Bedürfnisse angepasst werden ZPP INTERPROJECT und das Online Monitoring verwirklichen bereits jetzt die grundsätzlichen Forderungen des BIM Insbesondere über den gemein sam genutzten Informationspool und die grafischen Elemente der bauteil bezogenen Informationsverknüpfung wird bereits heute das sogenannte BIM Level 2 erreicht In den Datenbanken werden die Informationen geo referenziert bzw bauteilbezogen verwaltet Die gesamte Datenstruktur und aufbereitung sieht somit bereits die Verknüpfung mit den Elementen eines virtuellen Bauwerksmodells vor BIM funktioniert Einsatz des Online Monitorings beim Bau des Abwasserkanals Emscher AKE Bauabschnitt 40 Die Tübbings werden schon bei der Herstellung mit Barcodes versehen jeder Produktionsschritt dokumentiert ZPP GERMAN ENGINEERING 2016 SPOTLIGHTS 37
