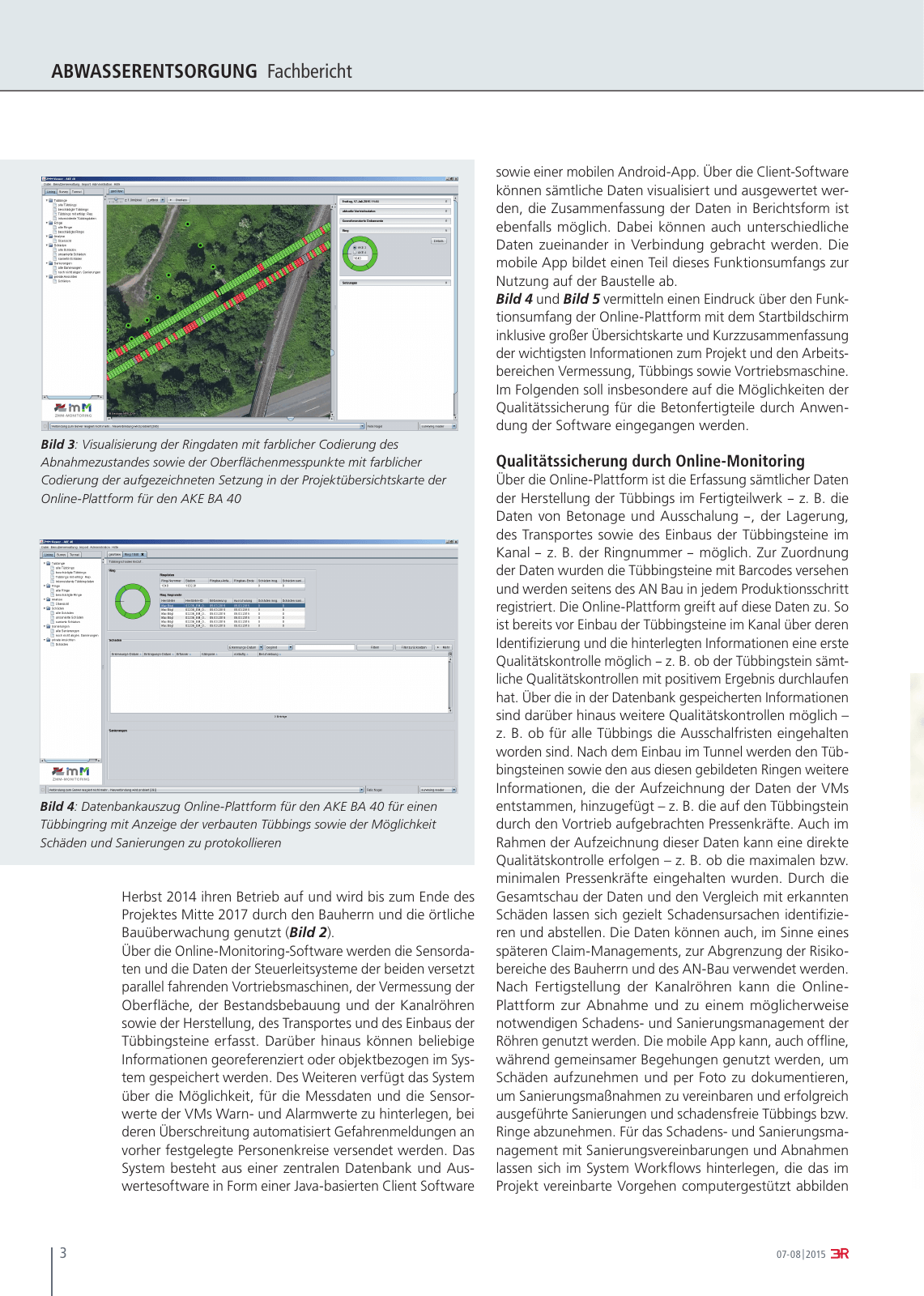

ABWASSERENTSORGUNG Fachbericht 3 07 08 2015 Herbst 2014 ihren Betrieb auf und wird bis zum Ende des Projektes Mitte 2017 durch den Bauherrn und die örtliche Bauüberwachung genutzt Bild 2 Über die Online Monitoring Software werden die Sensorda ten und die Daten der Steuerleitsysteme der beiden versetzt parallel fahrenden Vortriebsmaschinen der Vermessung der Oberfläche der Bestandsbebauung und der Kanalröhren sowie der Herstellung des Transportes und des Einbaus der Tübbingsteine erfasst Darüber hinaus können beliebige Informationen georeferenziert oder objektbezogen im Sys tem gespeichert werden Des Weiteren verfügt das System über die Möglichkeit für die Messdaten und die Sensor werte der VMs Warn und Alarmwerte zu hinterlegen bei deren Überschreitung automatisiert Gefahrenmeldungen an vorher festgelegte Personenkreise versendet werden Das System besteht aus einer zentralen Datenbank und Aus wertesoftware in Form einer Java basierten Client Software sowie einer mobilen Android App Über die Client Software können sämtliche Daten visualisiert und ausgewertet wer den die Zusammenfassung der Daten in Berichtsform ist ebenfalls möglich Dabei können auch unterschiedliche Daten zueinander in Verbindung gebracht werden Die mobile App bildet einen Teil dieses Funktionsumfangs zur Nutzung auf der Baustelle ab Bild 4 und Bild 5 vermitteln einen Eindruck über den Funk tionsumfang der Online Plattform mit dem Startbildschirm inklusive großer Übersichtskarte und Kurzzusammenfassung der wichtigsten Informationen zum Projekt und den Arbeits bereichen Vermessung Tübbings sowie Vortriebsmaschine Im Folgenden soll insbesondere auf die Möglichkeiten der Qualitätssicherung für die Betonfertigteile durch Anwen dung der Software eingegangen werden Qualitätssicherung durch Online Monitoring Über die Online Plattform ist die Erfassung sämtlicher Daten der Herstellung der Tübbings im Fertigteilwerk z B die Daten von Betonage und Ausschalung der Lagerung des Transportes sowie des Einbaus der Tübbingsteine im Kanal z B der Ringnummer möglich Zur Zuordnung der Daten wurden die Tübbingsteine mit Barcodes versehen und werden seitens des AN Bau in jedem Produktionsschritt registriert Die Online Plattform greift auf diese Daten zu So ist bereits vor Einbau der Tübbingsteine im Kanal über deren Identifizierung und die hinterlegten Informationen eine erste Qualitätskontrolle möglich z B ob der Tübbingstein sämt liche Qualitätskontrollen mit positivem Ergebnis durchlaufen hat Über die in der Datenbank gespeicherten Informationen sind darüber hinaus weitere Qualitätskontrollen möglich z B ob für alle Tübbings die Ausschalfristen eingehalten worden sind Nach dem Einbau im Tunnel werden den Tüb bingsteinen sowie den aus diesen gebildeten Ringen weitere Informationen die der Aufzeichnung der Daten der VMs entstammen hinzugefügt z B die auf den Tübbingstein durch den Vortrieb aufgebrachten Pressenkräfte Auch im Rahmen der Aufzeichnung dieser Daten kann eine direkte Qualitätskontrolle erfolgen z B ob die maximalen bzw minimalen Pressenkräfte eingehalten wurden Durch die Gesamtschau der Daten und den Vergleich mit erkannten Schäden lassen sich gezielt Schadensursachen identifizie ren und abstellen Die Daten können auch im Sinne eines späteren Claim Managements zur Abgrenzung der Risiko bereiche des Bauherrn und des AN Bau verwendet werden Nach Fertigstellung der Kanalröhren kann die Online Plattform zur Abnahme und zu einem möglicherweise notwendigen Schadens und Sanierungsmanagement der Röhren genutzt werden Die mobile App kann auch offline während gemeinsamer Begehungen genutzt werden um Schäden aufzunehmen und per Foto zu dokumentieren um Sanierungsmaßnahmen zu vereinbaren und erfolgreich ausgeführte Sanierungen und schadensfreie Tübbings bzw Ringe abzunehmen Für das Schadens und Sanierungsma nagement mit Sanierungsvereinbarungen und Abnahmen lassen sich im System Workflows hinterlegen die das im Projekt vereinbarte Vorgehen computergestützt abbilden Bild 3 Visualisierung der Ringdaten mit farblicher Codierung des Abnahmezustandes sowie der Oberflächenmesspunkte mit farblicher Codierung der aufgezeichneten Setzung in der Projektübersichtskarte der Online Plattform für den AKE BA 40 Bild 4 Datenbankauszug Online Plattform für den AKE BA 40 für einen Tübbingring mit Anzeige der verbauten Tübbings sowie der Möglichkeit Schäden und Sanierungen zu protokollieren 5 Praxistag Wasserversorgungsnetze Save the Date 10 November 2015 Atlantic Congress Hotel Essen Info Barbara Pflamm Tel 49 201 82002 28 E mail b pflamm vulkan verlag de
