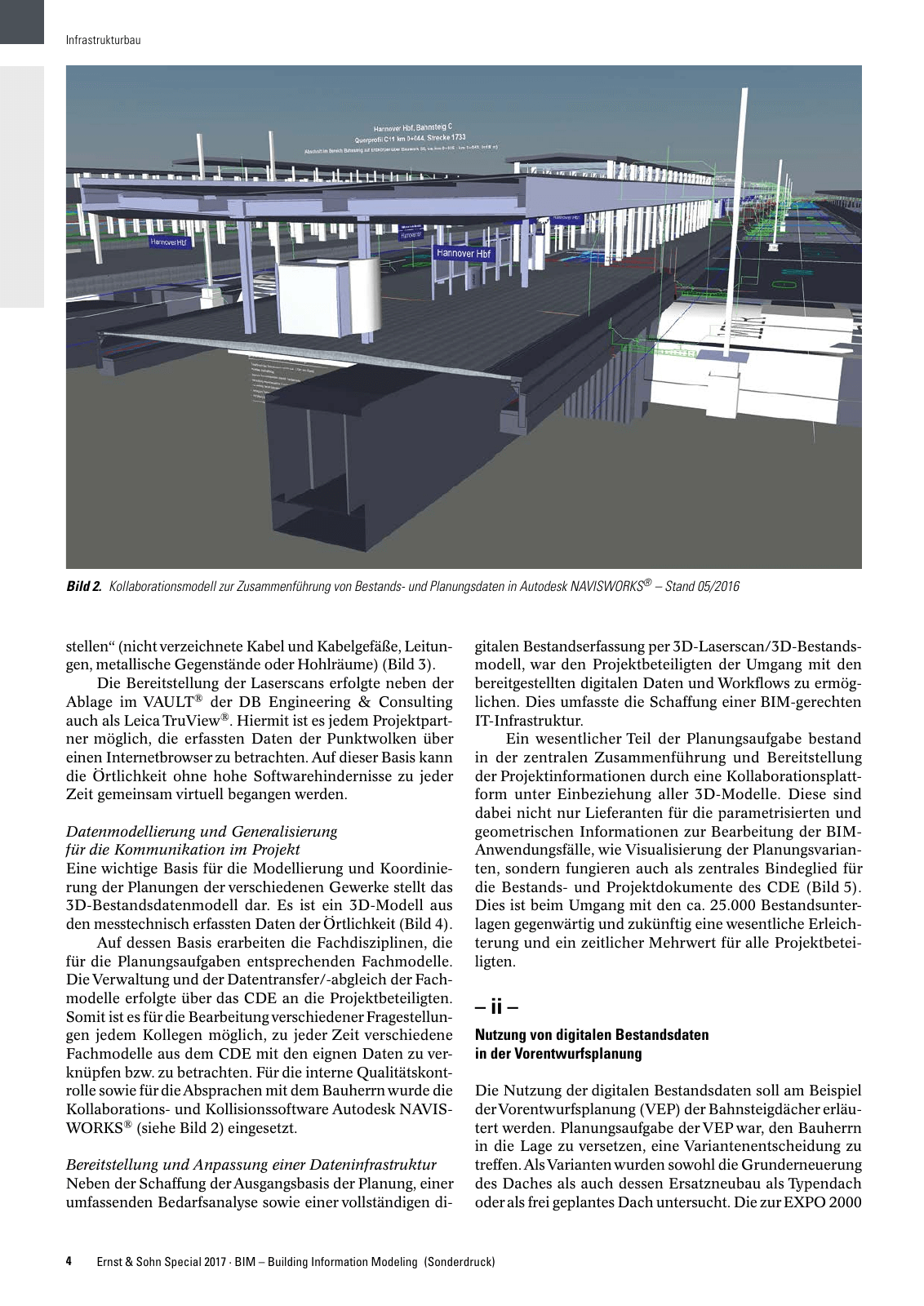

Infrastrukturbau 4 Ernst Sohn Special 2017 BIM Building Information Modeling Sonderdruck stellen nicht verzeichnete Kabel und Kabelgefäße Leitun gen metallische Gegenstände oder Hohlräume Bild 3 Die Bereitstellung der Laserscans erfolgte neben der Ablage im VAULT der DB Engineering Consulting auch als Leica TruView Hiermit ist es jedem Projektpart ner möglich die erfassten Daten der Punktwolken über einen Internetbrowser zu betrachten Auf dieser Basis kann die Örtlichkeit ohne hohe Softwarehindernisse zu jeder Zeit gemeinsam virtuell begangen werden Datenmodellierung und Generalisierung für die Kommunikation im Projekt Eine wichtige Basis für die Modellierung und Koordinie rung der Planungen der verschiedenen Gewerke stellt das 3D Bestandsdatenmodell dar Es ist ein 3D Modell aus den messtechnisch erfassten Daten der Örtlichkeit Bild 4 Auf dessen Basis erarbeiten die Fachdisziplinen die für die Planungsaufgaben entsprechenden Fachmodelle Die Verwaltung und der Datentransfer abgleich der Fach modelle erfolgte über das CDE an die Projektbeteiligten Somit ist es für die Bearbeitung verschiedener Fragestellun gen jedem Kollegen möglich zu jeder Zeit verschiedene Fachmodelle aus dem CDE mit den eignen Daten zu ver knüpfen bzw zu betrachten Für die interne Qualitätskont rolle sowie für die Absprachen mit dem Bauherrn wurde die Kollaborations und Kollisionssoftware Autodesk NAVIS WORKS siehe Bild 2 eingesetzt Bereitstellung und Anpassung einer Dateninfrastruktur Neben der Schaffung der Ausgangsbasis der Planung einer umfassenden Bedarfsanalyse sowie einer vollständigen di gitalen Bestandserfassung per 3D Laserscan 3D Bestands modell war den Projektbeteiligten der Umgang mit den bereitgestellten digitalen Daten und Workflows zu ermög lichen Dies umfasste die Schaffung einer BIM gerechten IT Infrastruktur Ein wesentlicher Teil der Planungsaufgabe bestand in der zentralen Zusammenführung und Bereitstellung der Projektinformationen durch eine Kollaborationsplatt form unter Einbeziehung aller 3D Modelle Diese sind dabei nicht nur Lieferanten für die parametrisierten und geometrischen Informationen zur Bearbeitung der BIM Anwendungsfälle wie Visualisierung der Planungsvarian ten sondern fungieren auch als zentrales Bindeglied für die Bestands und Projektdokumente des CDE Bild 5 Dies ist beim Umgang mit den ca 25 000 Bestandsunter lagen gegenwärtig und zukünftig eine wesentliche Erleich terung und ein zeitlicher Mehrwert für alle Projektbetei ligten ii Nutzung von digitalen Bestandsdaten in der Vorentwurfsplanung Die Nutzung der digitalen Bestandsdaten soll am Beispiel der Vorentwurfsplanung VEP der Bahnsteigdächer erläu tert werden Planungsaufgabe der VEP war den Bauherrn in die Lage zu versetzen eine Variantenentscheidung zu treffen Als Varianten wurden sowohl die Grunderneuerung des Daches als auch dessen Ersatzneubau als Typendach oder als frei geplantes Dach untersucht Die zur EXPO 2000 Bild 2 Kollaborationsmodell zur Zusammenführung von Bestands und Planungsdaten in Autodesk NAVISWORKS Stand 05 2016
