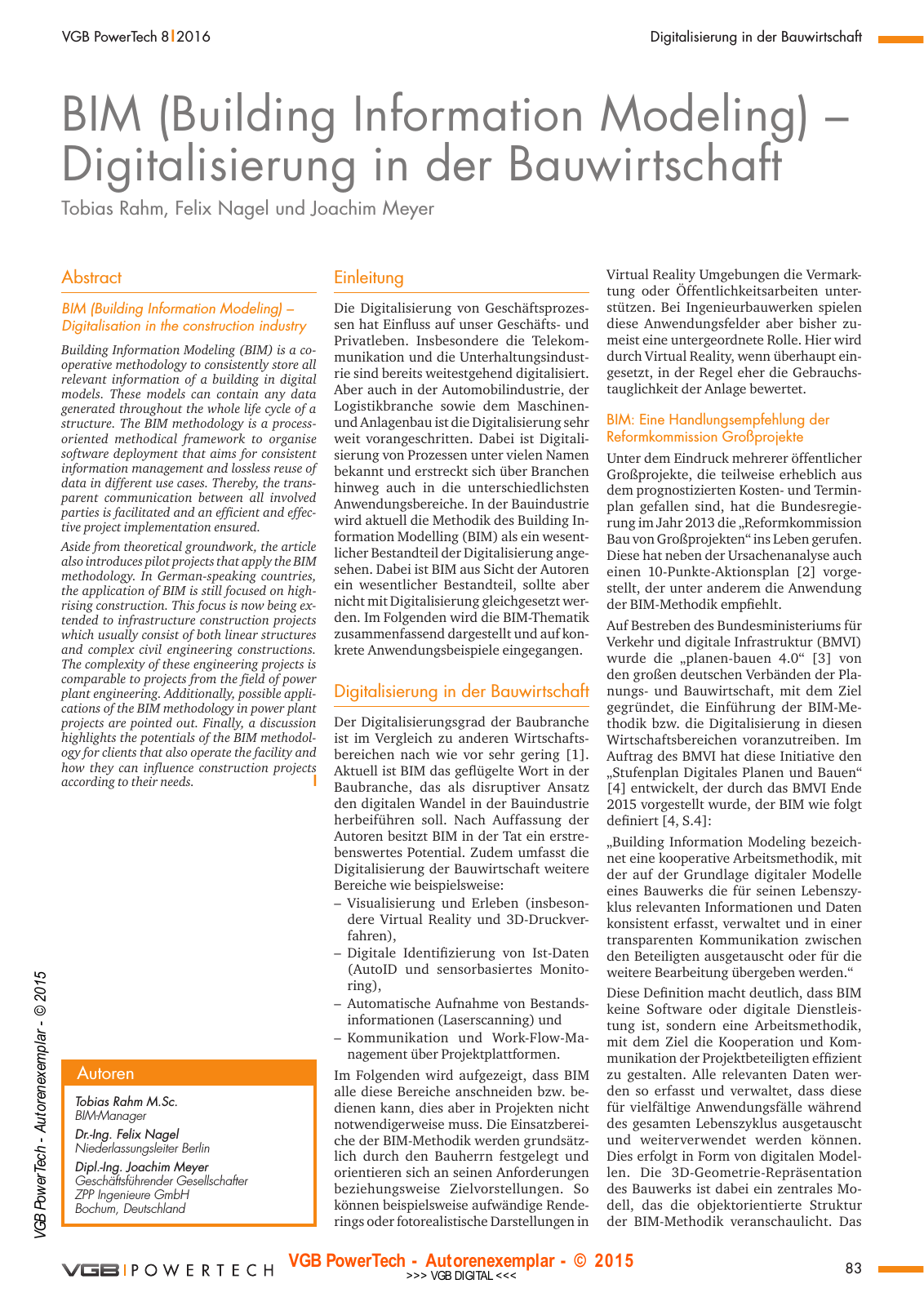

VGB PowerTech Autorenexemplar 2015 VGB DIGITAL VG B Po w er Te ch A ut or en ex em pl ar 2 01 5 83 VGB PowerTech 8 l 2016 Digitalisierung in der Bauwirtschaft Autoren Abstract BIM Building Information Modeling Digitalisation in the construction industry Building Information Modeling BIM is a co operative methodology to consistently store all relevant information of a building in digital models These models can contain any data generated throughout the whole life cycle of a structure The BIM methodology is a process oriented methodical framework to organise software deployment that aims for consistent information management and lossless reuse of data in different use cases Thereby the trans parent communication between all involved parties is facilitated and an efficient and effec tive project implementation ensured Aside from theoretical groundwork the article also introduces pilot projects that apply the BIM methodology In German speaking countries the application of BIM is still focused on high rising construction This focus is now being ex tended to infrastructure construction projects which usually consist of both linear structures and complex civil engineering constructions The complexity of these engineering projects is comparable to projects from the field of power plant engineering Additionally possible appli cations of the BIM methodology in power plant projects are pointed out Finally a discussion highlights the potentials of the BIM methodol ogy for clients that also operate the facility and how they can influence construction projects according to their needs l BIM Building Information Modeling Digitalisierung in der Bauwirtschaft Tobias Rahm Felix Nagel und Joachim Meyer Tobias Rahm M Sc BIM Manager Dr Ing Felix Nagel Niederlassungsleiter Berlin Dipl Ing Joachim Meyer Geschäftsführender Gesellschafter ZPP Ingenieure GmbH Bochum Deutschland Einleitung Die Digitalisierung von Geschäftsprozes sen hat Einfluss auf unser Geschäfts und Privatleben Insbesondere die Telekom munikation und die Unterhaltungsindust rie sind bereits weitestgehend digitalisiert Aber auch in der Automobilindustrie der Logistikbranche sowie dem Maschinen und Anlagenbau ist die Digitalisierung sehr weit vorangeschritten Dabei ist Digitali sierung von Prozessen unter vielen Namen bekannt und erstreckt sich über Branchen hinweg auch in die unterschiedlichsten Anwendungsbereiche In der Bauindustrie wird aktuell die Methodik des Building In formation Modelling BIM als ein wesent licher Bestandteil der Digitalisierung ange sehen Dabei ist BIM aus Sicht der Autoren ein wesentlicher Bestandteil sollte aber nicht mit Digitalisierung gleichgesetzt wer den Im Folgenden wird die BIM Thematik zusammenfassend dargestellt und auf kon krete Anwendungsbeispiele eingegangen Digitalisierung in der Bauwirtschaft Der Digitalisierungsgrad der Baubranche ist im Vergleich zu anderen Wirtschafts bereichen nach wie vor sehr gering 1 Aktuell ist BIM das geflügelte Wort in der Baubranche das als disruptiver Ansatz den digitalen Wandel in der Bauindustrie herbeiführen soll Nach Auffassung der Autoren besitzt BIM in der Tat ein erstre benswertes Potential Zudem umfasst die Digitalisierung der Bauwirtschaft weitere Bereiche wie beispielsweise Visualisierung und Erleben insbeson dere Virtual Reality und 3D Druckver fahren Digitale Identifizierung von Ist Daten AutoID und sensorbasiertes Monito ring Automatische Aufnahme von Bestands informationen Laserscanning und Kommunikation und Work Flow Ma nagement über Projektplattformen Im Folgenden wird aufgezeigt dass BIM alle diese Bereiche anschneiden bzw be dienen kann dies aber in Projekten nicht notwendigerweise muss Die Einsatzberei che der BIM Methodik werden grundsätz lich durch den Bauherrn festgelegt und orientieren sich an seinen Anforderungen beziehungsweise Zielvorstellungen So können beispielsweise aufwändige Rende rings oder fotorealistische Darstellungen in Virtual Reality Umgebungen die Vermark tung oder Öffentlichkeitsarbeiten unter stützen Bei Ingenieurbauwerken spielen diese Anwendungsfelder aber bisher zu meist eine untergeordnete Rolle Hier wird durch Virtual Reality wenn überhaupt ein gesetzt in der Regel eher die Gebrauchs tauglichkeit der Anlage bewertet BIM Eine Handlungsempfehlung der Reformkommission Großprojekte Unter dem Eindruck mehrerer öffentlicher Großprojekte die teilweise erheblich aus dem prognostizierten Kosten und Termin plan gefallen sind hat die Bundesregie rung im Jahr 2013 die Reformkommission Bau von Großprojekten ins Leben gerufen Diese hat neben der Ursachenanalyse auch einen 10 Punkte Aktionsplan 2 vorge stellt der unter anderem die Anwendung der BIM Methodik empfiehlt Auf Bestreben des Bundesministeriums für Verkehr und digitale Infrastruktur BMVI wurde die planen bauen 4 0 3 von den großen deutschen Verbänden der Pla nungs und Bauwirtschaft mit dem Ziel gegründet die Einführung der BIM Me thodik bzw die Digitalisierung in diesen Wirtschaftsbereichen voranzutreiben Im Auftrag des BMVI hat diese Initiative den Stufenplan Digitales Planen und Bauen 4 entwickelt der durch das BMVI Ende 2015 vorgestellt wurde der BIM wie folgt definiert 4 S 4 Building Information Modeling bezeich net eine kooperative Arbeitsmethodik mit der auf der Grundlage digitaler Modelle eines Bauwerks die für seinen Lebenszy klus relevanten Informationen und Daten konsistent erfasst verwaltet und in einer transparenten Kommunikation zwischen den Beteiligten ausgetauscht oder für die weitere Bearbeitung übergeben werden Diese Definition macht deutlich dass BIM keine Software oder digitale Dienstleis tung ist sondern eine Arbeitsmethodik mit dem Ziel die Kooperation und Kom munikation der Projektbeteiligten effizient zu gestalten Alle relevanten Daten wer den so erfasst und verwaltet dass diese für vielfältige Anwendungsfälle während des gesamten Lebenszyklus ausgetauscht und weiterverwendet werden können Dies erfolgt in Form von digitalen Model len Die 3D Geometrie Repräsentation des Bauwerks ist dabei ein zentrales Mo dell das die objektorientierte Struktur der BIM Methodik veranschaulicht Das
