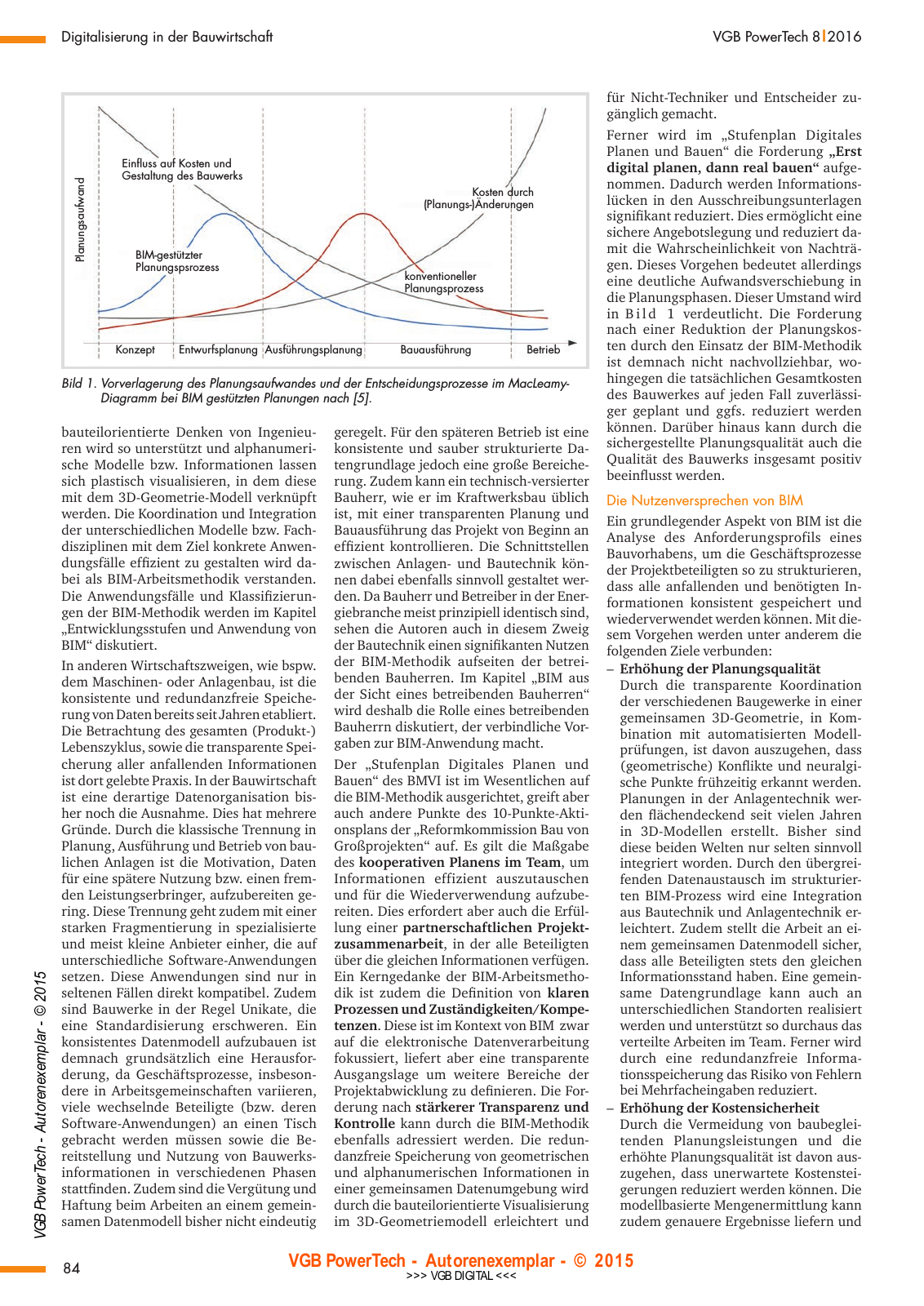

VGB PowerTech Autorenexemplar 2015 VGB DIGITAL VG B Po w er Te ch A ut or en ex em pl ar 2 01 5 84 Digitalisierung in der Bauwirtschaft VGB PowerTech 8 l 2016 bauteilorientierte Denken von Ingenieu ren wird so unterstützt und alphanumeri sche Modelle bzw Informationen lassen sich plastisch visualisieren in dem diese mit dem 3D Geometrie Modell verknüpft werden Die Koordination und Integration der unterschiedlichen Modelle bzw Fach disziplinen mit dem Ziel konkrete Anwen dungsfälle effizient zu gestalten wird da bei als BIM Arbeitsmethodik verstanden Die Anwendungsfälle und Klassifizierun gen der BIM Methodik werden im Kapitel Entwicklungsstufen und Anwendung von BIM diskutiert In anderen Wirtschaftszweigen wie bspw dem Maschinen oder Anlagenbau ist die konsistente und redundanzfreie Speiche rung von Daten bereits seit Jahren etabliert Die Betrachtung des gesamten Produkt Lebenszyklus sowie die transparente Spei cherung aller anfallenden Informationen ist dort gelebte Praxis In der Bauwirtschaft ist eine derartige Datenorganisation bis her noch die Ausnahme Dies hat mehrere Gründe Durch die klassische Trennung in Planung Ausführung und Betrieb von bau lichen Anlagen ist die Motivation Daten für eine spätere Nutzung bzw einen frem den Leistungserbringer aufzubereiten ge ring Diese Trennung geht zudem mit einer starken Fragmentierung in spezialisierte und meist kleine Anbieter einher die auf unterschiedliche Software Anwendungen setzen Diese Anwendungen sind nur in seltenen Fällen direkt kompatibel Zudem sind Bauwerke in der Regel Unikate die eine Standardisierung erschweren Ein konsistentes Datenmodell aufzubauen ist demnach grundsätzlich eine Herausfor derung da Geschäftsprozesse insbeson dere in Arbeitsgemeinschaften variieren viele wechselnde Beteiligte bzw deren Software Anwendungen an einen Tisch gebracht werden müssen sowie die Be reitstellung und Nutzung von Bauwerks informationen in verschiedenen Phasen stattfinden Zudem sind die Vergütung und Haftung beim Arbeiten an einem gemein samen Datenmodell bisher nicht eindeutig geregelt Für den späteren Betrieb ist eine konsistente und sauber strukturierte Da tengrundlage jedoch eine große Bereiche rung Zudem kann ein technisch versierter Bauherr wie er im Kraftwerksbau üblich ist mit einer transparenten Planung und Bauausführung das Projekt von Beginn an effizient kontrollieren Die Schnittstellen zwischen Anlagen und Bautechnik kön nen dabei ebenfalls sinnvoll gestaltet wer den Da Bauherr und Betreiber in der Ener giebranche meist prinzipiell identisch sind sehen die Autoren auch in diesem Zweig der Bautechnik einen signifikanten Nutzen der BIM Methodik aufseiten der betrei benden Bauherren Im Kapitel BIM aus der Sicht eines betreibenden Bauherren wird deshalb die Rolle eines betreibenden Bauherrn diskutiert der verbindliche Vor gaben zur BIM Anwendung macht Der Stufenplan Digitales Planen und Bauen des BMVI ist im Wesentlichen auf die BIM Methodik ausgerichtet greift aber auch andere Punkte des 10 Punkte Akti onsplans der Reformkommission Bau von Großprojekten auf Es gilt die Maßgabe des kooperativen Planens im Team um Informationen effizient auszutauschen und für die Wiederverwendung aufzube reiten Dies erfordert aber auch die Erfül lung einer partnerschaftlichen Projekt zusammenarbeit in der alle Beteiligten über die gleichen Informationen verfügen Ein Kerngedanke der BIM Arbeitsmetho dik ist zudem die Definition von klaren Prozessen und Zuständigkeiten Kompe tenzen Diese ist im Kontext von BIM zwar auf die elektronische Datenverarbeitung fokussiert liefert aber eine transparente Ausgangslage um weitere Bereiche der Projektabwicklung zu definieren Die For derung nach stärkerer Transparenz und Kontrolle kann durch die BIM Methodik ebenfalls adressiert werden Die redun danzfreie Speicherung von geometrischen und alphanumerischen Informationen in einer gemeinsamen Datenumgebung wird durch die bauteilorientierte Visualisierung im 3D Geometriemodell erleichtert und für Nicht Techniker und Entscheider zu gänglich gemacht Ferner wird im Stufenplan Digitales Planen und Bauen die Forderung Erst digital planen dann real bauen aufge nommen Dadurch werden Informations lücken in den Ausschreibungsunterlagen signifikant reduziert Dies ermöglicht eine sichere Angebotslegung und reduziert da mit die Wahrscheinlichkeit von Nachträ gen Dieses Vorgehen bedeutet allerdings eine deutliche Aufwandsverschiebung in die Planungsphasen Dieser Umstand wird in B i l d 1 verdeutlicht Die Forderung nach einer Reduktion der Planungskos ten durch den Einsatz der BIM Methodik ist demnach nicht nachvollziehbar wo hingegen die tatsächlichen Gesamtkosten des Bauwerkes auf jeden Fall zuverlässi ger geplant und ggfs reduziert werden können Darüber hinaus kann durch die sichergestellte Planungsqualität auch die Qualität des Bauwerks insgesamt positiv beeinflusst werden Die Nutzenversprechen von BIM Ein grundlegender Aspekt von BIM ist die Analyse des Anforderungsprofils eines Bauvorhabens um die Geschäftsprozesse der Projektbeteiligten so zu strukturieren dass alle anfallenden und benötigten In formationen konsistent gespeichert und wiederverwendet werden können Mit die sem Vorgehen werden unter anderem die folgenden Ziele verbunden Erhöhung der Planungsqualität Durch die transparente Koordination der verschiedenen Baugewerke in einer gemeinsamen 3D Geometrie in Kom bination mit automatisierten Modell prüfungen ist davon auszugehen dass geometrische Konflikte und neuralgi sche Punkte frühzeitig erkannt werden Planungen in der Anlagentechnik wer den flächendeckend seit vielen Jahren in 3D Modellen erstellt Bisher sind diese beiden Welten nur selten sinnvoll integriert worden Durch den übergrei fenden Datenaustausch im strukturier ten BIM Prozess wird eine Integration aus Bautechnik und Anlagentechnik er leichtert Zudem stellt die Arbeit an ei nem gemeinsamen Datenmodell sicher dass alle Beteiligten stets den gleichen Informationsstand haben Eine gemein same Datengrundlage kann auch an unterschiedlichen Standorten realisiert werden und unterstützt so durchaus das verteilte Arbeiten im Team Ferner wird durch eine redundanzfreie Informa tionsspeicherung das Risiko von Fehlern bei Mehrfacheingaben reduziert Erhöhung der Kostensicherheit Durch die Vermeidung von baubeglei tenden Planungsleistungen und die erhöhte Planungsqualität ist davon aus zugehen dass unerwartete Kostenstei gerungen reduziert werden können Die modellbasierte Mengenermittlung kann zudem genauere Ergebnisse liefern und Einfluss auf Kosten und Gestaltung des Bauwerks BIM gestützter Planungspsrozess Kosten durch Planungs Änderungen konventioneller Planungsprozess Konzept Entwurfsplanung Ausführungsplanung Bauausführung Betrieb Pl an un gs au fw an d Bild 1 Vorverlagerung des Planungsaufwandes und der Entscheidungsprozesse im MacLeamy Diagramm bei BIM gestützten Planungen nach 5
