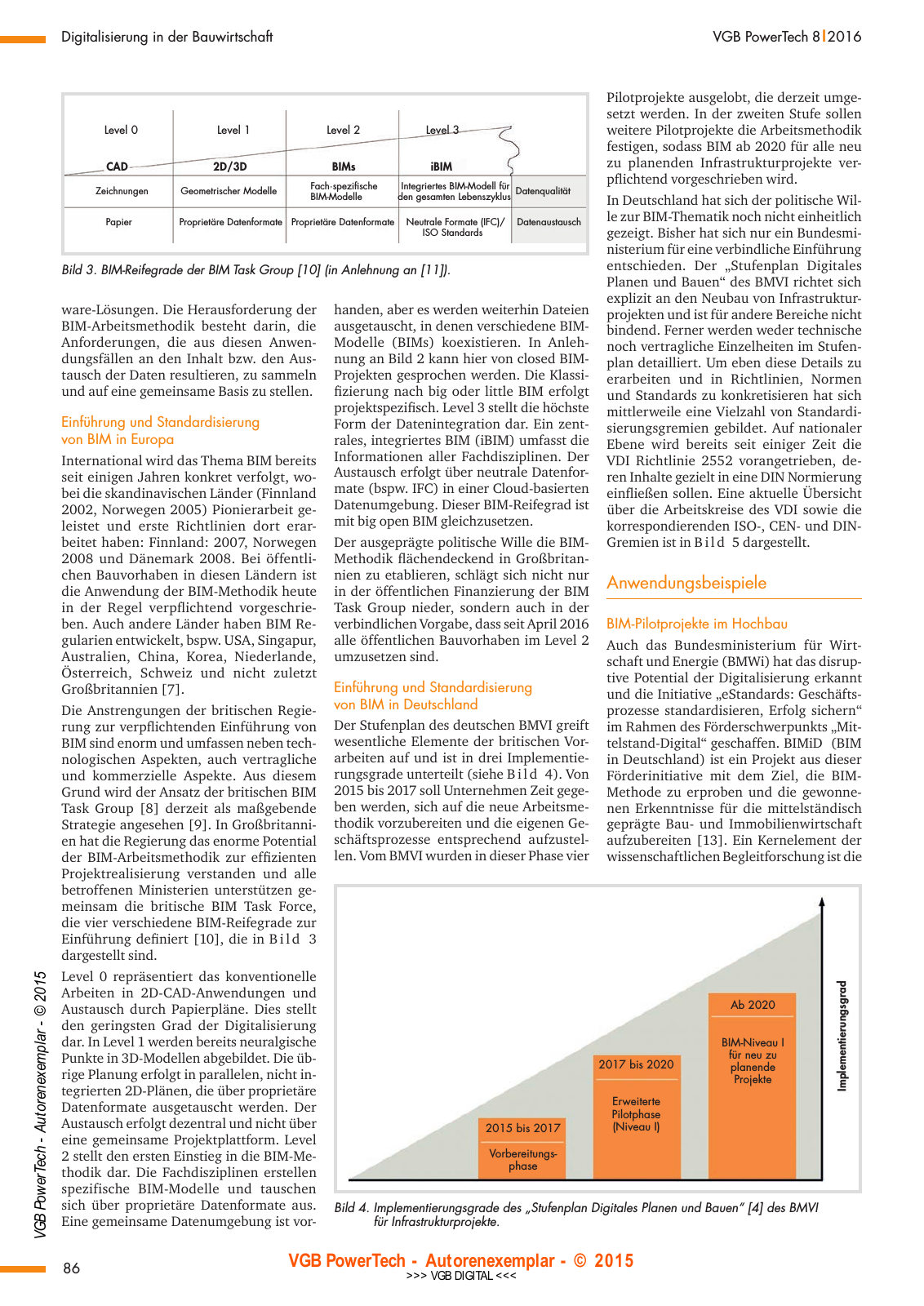

VGB PowerTech Autorenexemplar 2015 VGB DIGITAL VG B Po w er Te ch A ut or en ex em pl ar 2 01 5 86 Digitalisierung in der Bauwirtschaft VGB PowerTech 8 l 2016 ware Lösungen Die Herausforderung der BIM Arbeitsmethodik besteht darin die Anforderungen die aus diesen Anwen dungsfällen an den Inhalt bzw den Aus tausch der Daten resultieren zu sammeln und auf eine gemeinsame Basis zu stellen Einführung und Standardisierung von BIM in Europa International wird das Thema BIM bereits seit einigen Jahren konkret verfolgt wo bei die skandinavischen Länder Finnland 2002 Norwegen 2005 Pionierarbeit ge leistet und erste Richtlinien dort erar beitet haben Finnland 2007 Norwegen 2008 und Dänemark 2008 Bei öffentli chen Bauvorhaben in diesen Ländern ist die Anwendung der BIM Methodik heute in der Regel verpflichtend vorgeschrie ben Auch andere Länder haben BIM Re gularien entwickelt bspw USA Singapur Australien China Korea Niederlande Österreich Schweiz und nicht zuletzt Groß britannien 7 Die Anstrengungen der britischen Regie rung zur verpflichtenden Einführung von BIM sind enorm und umfassen neben tech nologischen Aspekten auch vertragliche und kommerzielle Aspekte Aus diesem Grund wird der Ansatz der britischen BIM Task Group 8 derzeit als maßgebende Strategie angesehen 9 In Großbritanni en hat die Regierung das enorme Potential der BIM Arbeitsmethodik zur effizienten Projektrealisierung verstanden und alle betroffenen Ministerien unterstützen ge meinsam die britische BIM Task Force die vier verschiedene BIM Reifegrade zur Einführung definiert 10 die in B i l d 3 dargestellt sind Level 0 repräsentiert das konventionelle Arbeiten in 2D CAD Anwendungen und Austausch durch Papierpläne Dies stellt den geringsten Grad der Digitalisierung dar In Level 1 werden bereits neuralgische Punkte in 3D Modellen abgebildet Die üb rige Planung erfolgt in parallelen nicht in tegrierten 2D Plänen die über proprietäre Datenformate ausgetauscht werden Der Austausch erfolgt dezentral und nicht über eine gemeinsame Projektplattform Level 2 stellt den ersten Einstieg in die BIM Me thodik dar Die Fachdisziplinen erstellen spezifische BIM Modelle und tauschen sich über proprietäre Datenformate aus Eine gemeinsame Datenumgebung ist vor handen aber es werden weiterhin Dateien ausgetauscht in denen verschiedene BIM Modelle BIMs koexistieren In Anleh nung an Bild 2 kann hier von closed BIM Projekten gesprochen werden Die Klassi fizierung nach big oder little BIM erfolgt projektspezifisch Level 3 stellt die höchste Form der Datenintegration dar Ein zent rales integriertes BIM iBIM umfasst die Informationen aller Fachdisziplinen Der Austausch erfolgt über neutrale Datenfor mate bspw IFC in einer Cloud basierten Datenumgebung Dieser BIM Reifegrad ist mit big open BIM gleichzusetzen Der ausgeprägte politische Wille die BIM Methodik flächendeckend in Großbritan nien zu etablieren schlägt sich nicht nur in der öffentlichen Finanzierung der BIM Task Group nieder sondern auch in der verbindlichen Vorgabe dass seit April 2016 alle öffentlichen Bauvorhaben im Level 2 umzusetzen sind Einführung und Standardisierung von BIM in Deutschland Der Stufenplan des deutschen BMVI greift wesentliche Elemente der britischen Vor arbeiten auf und ist in drei Implementie rungsgrade unterteilt siehe B i l d 4 Von 2015 bis 2017 soll Unternehmen Zeit gege ben werden sich auf die neue Arbeitsme thodik vorzubereiten und die eigenen Ge schäftsprozesse entsprechend aufzustel len Vom BMVI wurden in dieser Phase vier Pilotprojekte ausgelobt die derzeit umge setzt werden In der zweiten Stufe sollen weitere Pilotprojekte die Arbeitsmethodik festigen sodass BIM ab 2020 für alle neu zu planenden Infrastrukturprojekte ver pflichtend vorgeschrieben wird In Deutschland hat sich der politische Wil le zur BIM Thematik noch nicht einheitlich gezeigt Bisher hat sich nur ein Bundesmi nisterium für eine verbindliche Einführung entschieden Der Stufenplan Digitales Planen und Bauen des BMVI richtet sich explizit an den Neubau von Infrastruktur projekten und ist für andere Bereiche nicht bindend Ferner werden weder technische noch vertragliche Einzelheiten im Stufen plan detailliert Um eben diese Details zu erarbeiten und in Richtlinien Normen und Standards zu konkretisieren hat sich mittlerweile eine Vielzahl von Standardi sierungsgremien gebildet Auf nationaler Ebene wird bereits seit einiger Zeit die VDI Richtlinie 2552 vorangetrieben de ren Inhalte gezielt in eine DIN Normierung einfließen sollen Eine aktuelle Übersicht über die Arbeitskreise des VDI sowie die korrespondierenden ISO CEN und DIN Gremien ist in B i l d 5 dargestellt Anwendungsbeispiele BIM Pilotprojekte im Hochbau Auch das Bundesministerium für Wirt schaft und Energie BMWi hat das disrup tive Potential der Digitalisierung erkannt und die Initiative eStandards Geschäfts prozesse standardisieren Erfolg sichern im Rahmen des Förderschwerpunkts Mit telstand Digital geschaffen BIMiD BIM in Deutschland ist ein Projekt aus dieser Förderinitiative mit dem Ziel die BIM Methode zu erproben und die gewonne nen Erkenntnisse für die mittelständisch geprägte Bau und Immobilienwirtschaft aufzubereiten 13 Ein Kernelement der wissenschaftlichen Begleitforschung ist die Level 0 Level 1 Level 2 Level 3 CAD 2D 3D BIMs iBIM Zeichnungen Geometrischer Modelle Fach spezifische Integriertes BIM Modell für Datenqualität BIM Modelle den gesamten Lebenszyklus Papier Proprietäre Datenformate Proprietäre Datenformate Neutrale Formate IFC Datenaustausch ISO Standards Bild 3 BIM Reifegrade der BIM Task Group 10 in Anlehnung an 11 2015 bis 2017 Vorbereitungs phase 2017 bis 2020 Erweiterte Pilotphase Niveau I Ab 2020 BIM Niveau I für neu zu planende Projekte Im pl em en tie ru ng sg ra d Bild 4 Implementierungsgrade des Stufenplan Digitales Planen und Bauen 4 des BMVI für Infrastrukturprojekte
